IME 2025/2026

2ª Fase - Física

Baixar PDF

Prova e soluções comentadas

Brasão IME

Q1

Figura da questão

A figura mostra o aspecto da curva da energia potencial de uma partícula em movimento unidimensional, cuja equação é dada por

Ep(x)=2x2x33, E_p(x) = 2x^2 - \frac{x^3}{3} \quad ,

sendo a força associada aplicada à partícula dada por

F(x)=4x+x2. F(x) = -4x + x^2 \quad .

Observação:

  • todos os valores são dados em unidades SI.

Dado o exposto:

  1. determine o intervalo de posições possíveis para a partícula para que seu movimento seja oscilatório;
  2. determine o supremo EsupE_\mathrm{sup} da energia mecânica abaixo do qual a partícula possa conservar-se em movimento oscilatório;
  3. esboce o gráfico da velocidade em função do tempo se, num instante inicial, em x=0x = 0, o sentido da velocidade da partícula é da direita para a esquerda e sua energia mecânica EE é tal que E>EsupE > E_\mathrm{sup}.

Q2

Um sistema planetário muito distante é composto por dois planetas A e B que executam ambos órbitas circulares em torno da estrela S. Um cometa C estava em rota de colisão frontal com A. Depois da colisão, foi possível observar que o choque foi perfeitamente inelástico e quando os corpos se moviam em sentido contrário, gerando assim o novo planeta, chamado CA, agora com órbita elíptica em torno de S.

Dados:

  • tempo de órbita completa de A em torno de S (antes da colisão): 160 dias de A;
  • 1 dia de A (antes da colisão): 4 dias terrestres;
  • tempo de órbita completa de B em torno de S: 90 dias de B;
  • 1 dia de B: 3 dias terrestres;
  • para um corpo fixo na superfície de CA, imediatamente após o choque, a força de gravidade provocada por S é 0,081%0,081\% da força de gravidade provocada por CA;
  • para um corpo fixo na superfície de B, a força de gravidade provocada por S é 2,048%2,048\% da força de gravidade provocada por B;
  • dimensões de CA (depois da colisão) = dimensões de A (antes da colisão) = dimensões de B;
  • a energia mecânica (cinética mais potencial gravitacional) de CA (após a colisão) é 7 vezes a energia mecânica de B, sendo ambas negativas.

Observações:

  • despreze o efeito gravitacional da aproximação do cometa C nas trajetórias dos planetas A e B;
  • despreze a interação gravitacional entre os planetas A e B;
  • o potencial gravitacional no infinito é nulo;
  • os raios de A e B são muito menores que os raios de suas órbitas.

Considerando o cenário descrito, determine:

  1. a razão entre os raios das órbitas de A e B;
  2. a razão entre as velocidades das órbitas de A e B;
  3. a razão entre as massas de B e CA;
  4. a razão entre a velocidade de órbita de B e a velocidade de CA imediatamente após o choque;
  5. se, imediatamente após o choque, CA estará em apoastro (ponto da órbita mais afastado de S) ou em periastro (ponto da órbita mais próximo de S), justificando a sua resposta.

Q3

Figura da questão

Uma pequena esfera é presa ao ponto AA indicado na figura por um fio de comprimento \ell. Abaixo e na mesma vertical de AA, a uma distância dd, há o ponto BB, de forma que uma barra delgada imóvel é fixada entre AA e BB.

Em um determinado momento, a esfera é posicionada à direita de AA, de maneira que o fio esteja esticado na horizontal. Na sequência, a esfera é solta, passando a movimentar-se em uma trajetória que descreve um quarto de circunferência em torno de AA e, ao passar por baixo do ponto BB, parte do fio encosta e gruda na barra e a esfera continua seu movimento.

Dado:

  • aceleração da gravidade: gg.

Observação:

  • o fio é inextensível e de massa desprezível.

Determine, em função de \ell e de acordo com o contexto apresentado:

  1. o valor mínimo de dd para que a trajetória descrita pela esfera após passar por baixo de B seja uma semicircunferência;
  2. o raio de curvatura instantâneo, caso d=3/7d = 3/7\,\ell, da trajetória da esfera em seu ponto mais alto após ter passado por baixo do ponto B.

Q4

Figura da questão

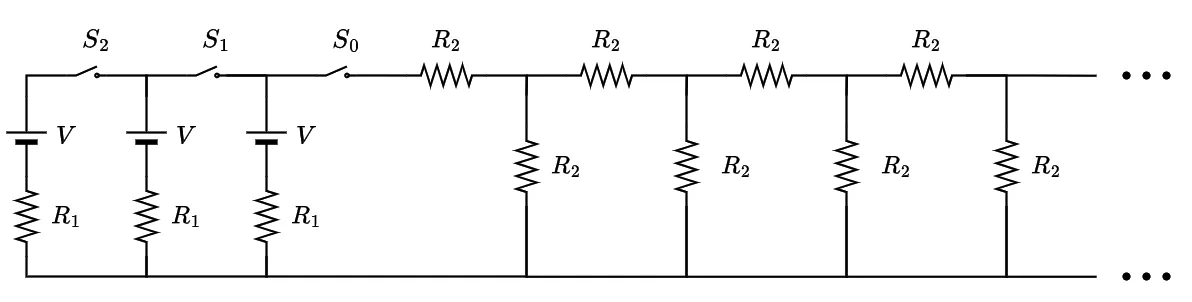

Considere o circuito da figura composto por três fontes iguais, três resistências de valor R1R_1, três chaves e uma malha infinita de resistências de valor R2R_2. Sabe-se que a chave S0S_0 é fechada em t=0t = 0, a chave S1S_1 é fechada em t=20 st = \pu{20 s}, a chave S2S_2 é fechada em t=40 st = \pu{40 s} e que nenhuma das chaves muda seu estado após o fechamento.

Dados:

  • V=40 VV = \pu{40 V};
  • R1=6ΩR_1 = 6\,\Omega;
  • R2=(51)ΩR_2 = (\sqrt{5} - 1)\,\Omega.

Dado o exposto, calcule o valor da energia total dissipada na malha infinita de resistências entre os instantes t=0t = 0 e t=60 st = \pu{60 s}.

Q5

Figura da questão

Figura da questão

Uma viga homogênea de comprimento total LL e massa MM está apoiada horizontalmente em três apoios verticais simples indicados na figura por C, D e E. No trecho DE, repousa um bloco de massa mm. No ponto G, localizado também no trecho DE, é instalada uma articulação que interrompe a continuidade estrutural da viga.

Dados:

  • comprimento da viga: L=10 mL = \pu{10 m};
  • massa da viga: M=6 kgM = \pu{6 kg};
  • distâncias entre os apoios: CD=6 mCD = \pu{6 m} e DE=4 mDE = \pu{4 m};
  • distância entre a articulação e o apoio E: GE=2 mGE = \pu{2 m};
  • distância entre o bloco de massa mm e o apoio E: 1 m\pu{1 m};
  • aceleração da gravidade: g=10 m/s2g = \pu{10 m/s^{2}}.

Observações:

  • a viga é considerada indeformável em todas as suas partes;
  • após a instalação da articulação, a seção da viga entre os pontos G e E passa a ser apoiada em dois pontos: o dente da articulação em G e o apoio E.

Mediante o contexto, determine:

  1. as reações de apoio em C, D, E e G para m=4 kgm = \pu{4 kg};
  2. o maior valor de mm de forma que a articulação consiga manter a viga em equilíbrio.

Q6

Figura da questão

Figura da questão

Figura da questão

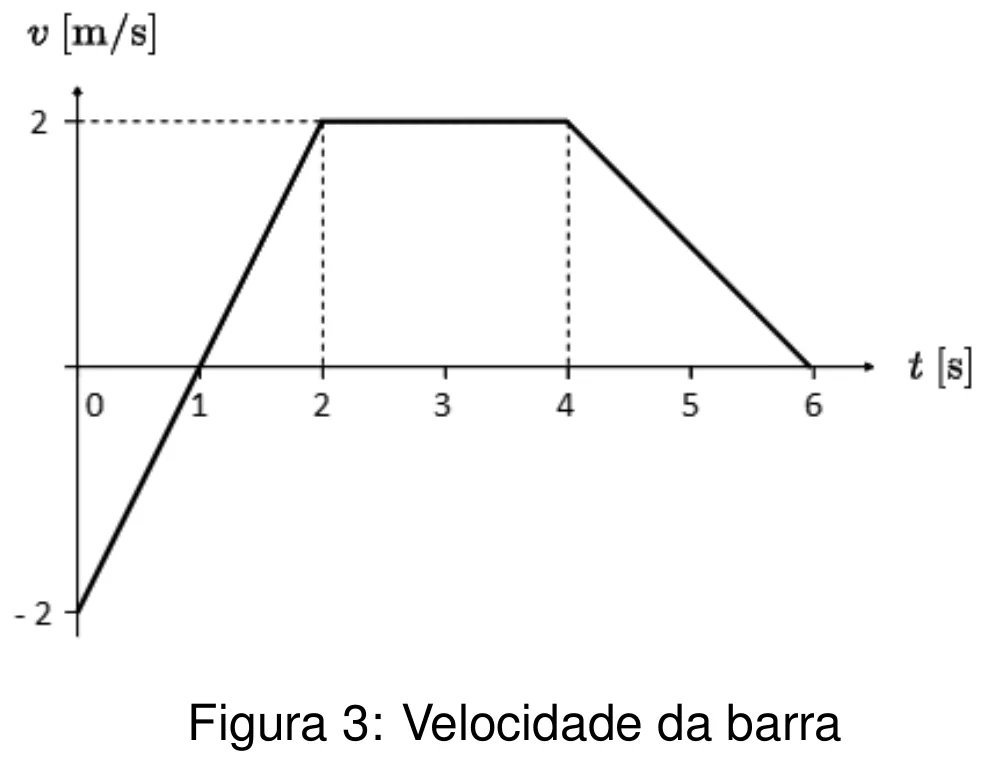

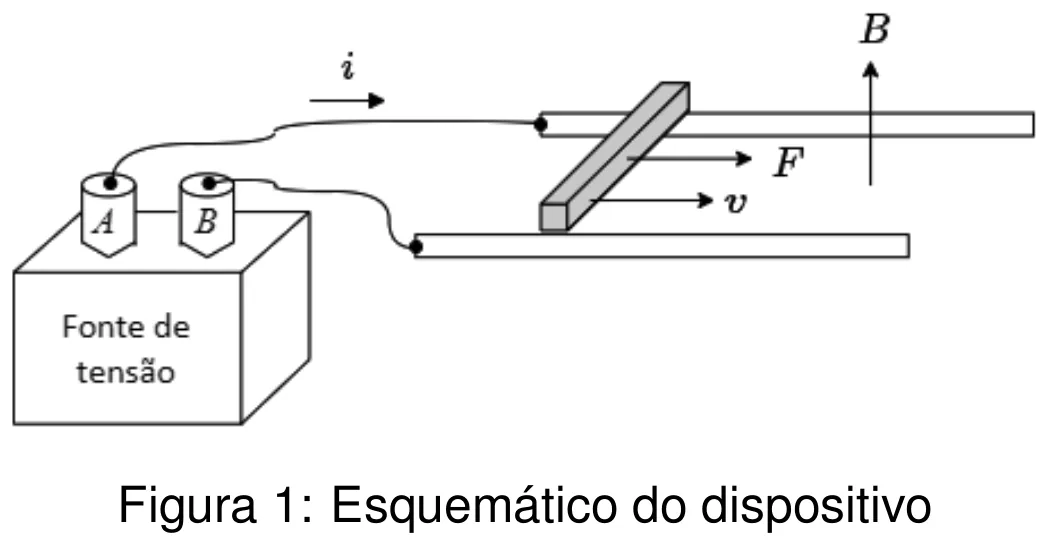

A Figura 1 mostra o esquemático de um dispositivo contendo uma fonte de tensão cujos terminais são conectados às extremidades de um trilho, sobre o qual se encontra apoiada uma barra, que é submetida a uma força horizontal variável F(t)F(t). A região do trilho está sujeita a uma densidade de fluxo magnético BB, com direção e sentido também indicados nessa figura. A característica terminal da fonte é mostrada na Figura 2 e a velocidade de deslocamento da barra sobre os trilhos é mostrada na Figura 3.

Dados:

  • massa da barra: 5 kg\pu{5 kg};
  • comprimento da barra: 1 m\pu{1 m};
  • módulo de B=2,5 TB = \pu{2,5 T};
  • resistência da barra: 2Ω2\,\Omega.

Observações:

  • não há atrito no deslocamento da barra sobre os trilhos;
  • as resistências elétricas dos trilhos e das conexões são desprezíveis;
  • a força F(t)F(t) é tal que estabeleça as condições apresentadas nos gráficos;
  • todas as grandezas indicadas nos gráficos estão em unidades do sistema internacional.

Diante do exposto, determine:

  1. o menor módulo de corrente no intervalo 0t6 s0 \le t \le \pu{6 s};
  2. a energia total dissipada pela resistência interna da fonte no intervalo 2 st4 s\pu{2 s} \le t \le \pu{4 s};
  3. o módulo e o sentido de F(t)F(t) em t=5 st = \pu{5 s}.

Q7

Figura da questão

Figura da questão

Figura da questão

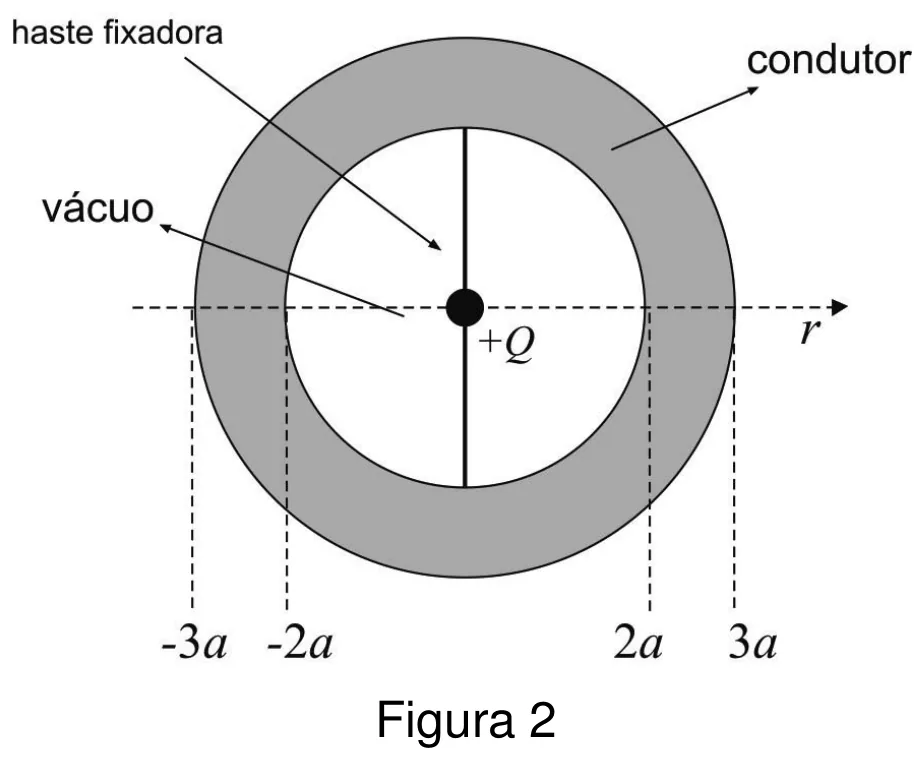

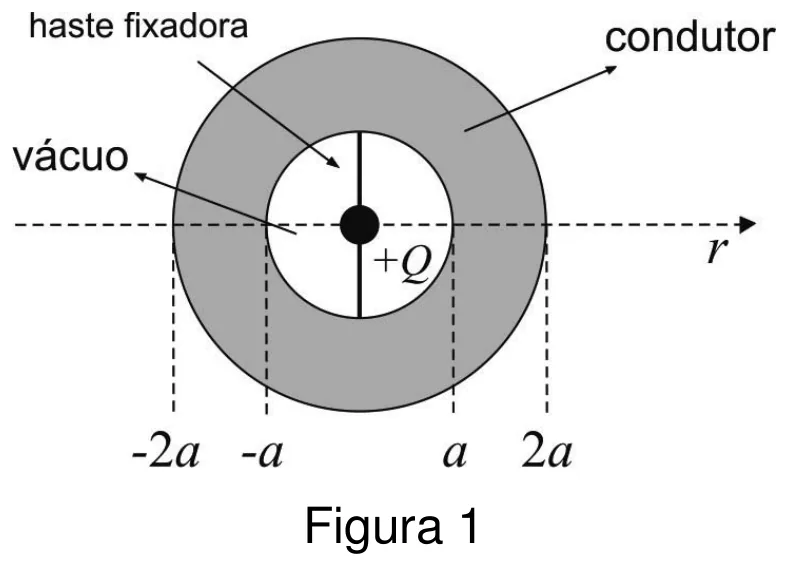

A Figura 1 mostra uma casca metálica condutora de espessura aa com uma partícula de carga +Q+Q fixada no centro de uma cavidade esférica no vácuo de raio aa. Já a Figura 2 mostra uma casca de mesma espessura aa, com uma cavidade esférica de raio 2a2a e também com uma partícula de mesma carga +Q+Q fixada em seu centro.

Dado:

  • constante eletrostática do meio: kk.

Observações:

  • as hastes que fixam as cargas são constituídas por material isolante;
  • as cascas estão muito distantes uma da outra;
  • inicialmente, cada casca esférica possui carga total nula;
  • o potencial elétrico no infinito é nulo.

Considerando a geometria das figuras:

  1. calcule o potencial elétrico em r=ar = a no circuito da Figura 1;
  2. esboce o gráfico de “potencial elétrico versus rr” para o circuito da Figura 2, destacando os valores de potencial em r=ar = a, r=2ar = 2a e r=3ar = 3a;

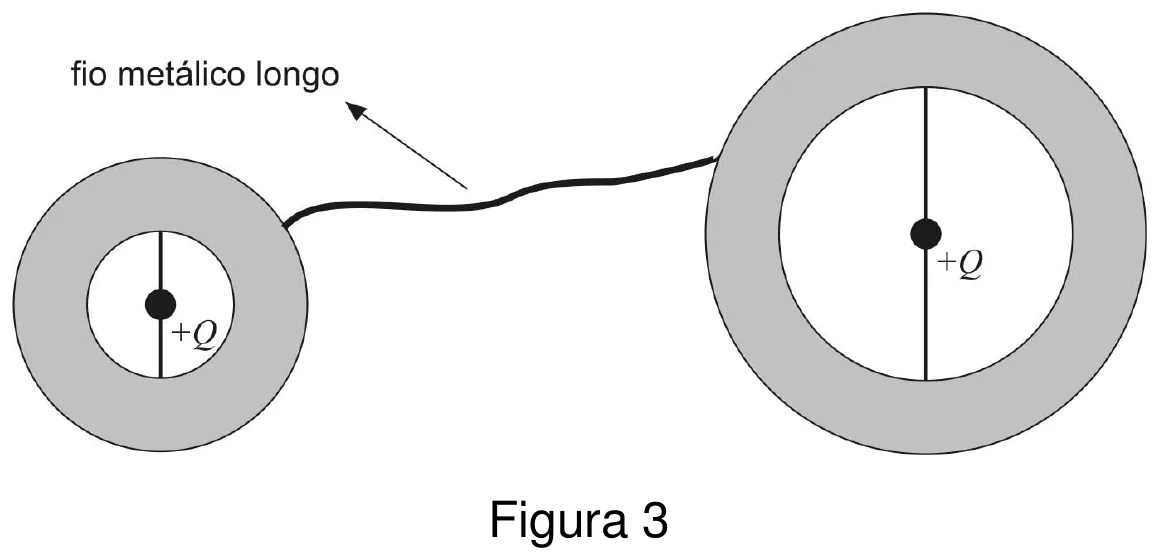

  3. após curto-circuitar as cascas com um fio metálico muito longo (situação da Figura 3) e depois de algum tempo retirar o fio, determine as cargas resultantes, após o equilíbrio eletrostático, nas superfícies internas e externas de cada uma das duas cascas.

Q8

Um citricultor contrata os serviços de um engenheiro para especificar uma câmara frigorífica cujo objetivo é congelar certo suco de fruta para exportação. Uma tonelada de produto entra no equipamento na fase líquida e lá deve permanecer até atingir a temperatura de 27 C\pu{-27 ^\circ C}. Mais especificamente, o citricultor está interessado em uma estimativa inicial da potência de acionamento do compressor tendo em vista os custos crescentes da tarifa elétrica. O engenheiro afirma que um dispositivo com 30 HP\pu{30 HP} de potência deve atender, com folga, ao requisito.

Dados:

  • calor específico do suco na fase líquida: 1,0 kcal/(kgC)\pu{1,0 kcal/(kg.^\circ C)};
  • calor específico do suco na fase sólida: 0,5 kcal/(kgC)\pu{0,5 kcal/(kg.^\circ C)};
  • calor latente de solidificação do suco: 72,5 kcal/kg\pu{72,5 kcal/kg};
  • temperatura inicial do suco: 33 C\pu{33 ^\circ C};
  • ponto de congelamento do suco: 2 C\pu{-2 ^\circ C};
  • temperatura no interior da câmara frigorífica: 27 C\pu{-27 ^\circ C};
  • temperatura do ambiente onde se situa a câmara frigorífica: 34,5 C\pu{34,5 ^\circ C};
  • coeficiente de desempenho do equipamento: 3/43/4 do referente ao Ciclo de Carnot;
  • duração estimada do processo de congelamento: 9696 minutos;
  • 1 cal=4 J\pu{1 cal} = \pu{4 J};
  • 1 HP=3/4 kW\pu{1 HP} = 3/4\ \text{kW}.

Empregando os dados listados acima:

  1. realize uma análise termodinâmica do problema em questão e avalie a potência do compressor, em HP;
  2. compare seu resultado com o valor mencionado pelo engenheiro e discuta se a estimativa é procedente.

Q9

Figura da questão

Considere o sistema da figura com duas fontes de luz monocromática pontuais, F1F_1 e F2F_2, que estão em fase. A distância entre as fontes é denotada por aa. A intensidade da fonte F1F_1 num ponto PP genérico do anteparo, dada por I1(θ)I_1(\theta), é 1/31/3 da intensidade da fonte F2F_2 no mesmo ponto PP.

Observação:

  • a intensidade luminosa é proporcional ao quadrado da amplitude da onda.

Dados:

  • comprimento de onda da luz emitida pelas fontes: λ\lambda;
  • LaL \gg a.

Determine a intensidade luminosa:

  1. resultante em um ponto PP localizado no anteparo, em função de I1(θ)I_1(\theta), θ\theta, λ\lambda e aa;
  2. no primeiro máximo local de intensidade, para θ>0\theta > 0, em função de I1(θ)I_1(\theta);
  3. no primeiro mínimo local de intensidade, para θ>0\theta > 0, em função de I1(θ)I_1(\theta).

Q10

Figura da questão

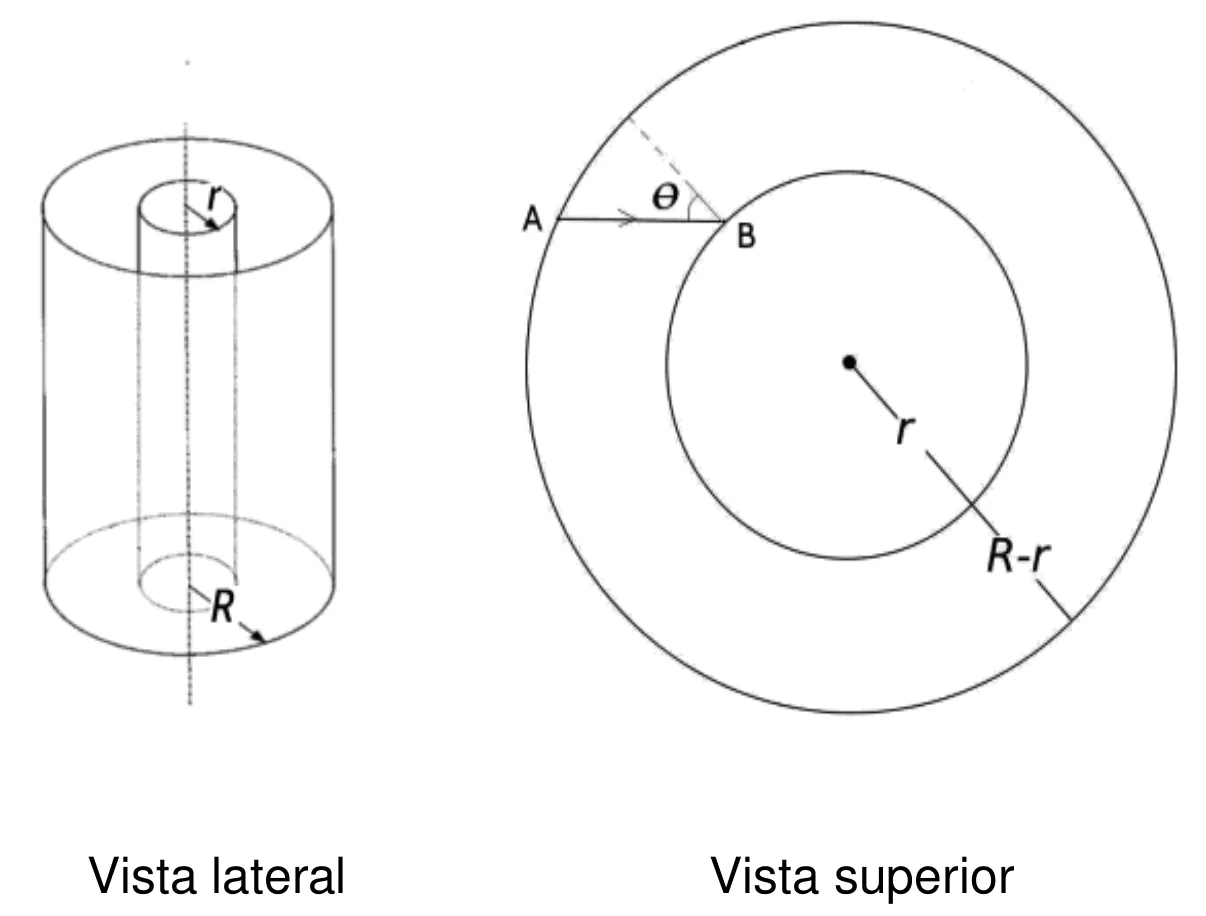

Sejam dois cilindros coaxiais de raios RR e rr, com R>rR > r. O cilindro de raio RR tem sua superfície interna espelhada, enquanto a superfície externa do cilindro de raio rr também é espelhada.

Um feixe estreito de luz se propaga entre os espelhos em um plano perpendicular ao eixo dos cilindros. O feixe luminoso parte do ponto A, é refletido no ponto B e, a partir daí, continua sua trajetória entre os espelhos.

Considerando que o sistema esteja ajustado à razão r/R=3/2r/R = \sqrt{3}/2 para que haja nn pontos de reflexão em cada espelho, onde nNn \in \mathbb{N}, e que os raios se sobrepõem após uma volta, calcule:

  1. a expressão de tanθ\tan\theta em função de nn;
  2. os valores possíveis de nn.
